水泵節能改造方案

多數企業生產加工設備的負荷以交流異步電動機為主，電力消耗一般占企業全部電力消耗的65%左右，水泵負荷量效率較低，特別是2002年我國加入世貿組織后，企業只能通過控制成本來提高經濟效益，從而提高經濟效益。從而提高競爭力，降低生產成本，節約用電，是關鍵的經濟環節。

　　多數企業生產加工設備的負荷以交流異步電動機為主，電力消耗一般占企業全部電力消耗的65%左右，水泵負荷量效率較低，特別是2002年我國加入世貿組織后，企業只能通過控制成本來提高經濟效益，從而提高經濟效益。從而提高競爭力，降低生產成本，節約用電，是關鍵的經濟環節。例如某個供水站，供水系統是根據用水量的需求進行調節，就是利用調節泵出水閥來調節流量，需要專人值班，在不同情況下，閥門都要開關。勞力大，同時，由于閥門強制節流使泵產生渦旋沖擊，產生強烈的振動和噪音，增加了泵的使用壽命和維修保養等方面的不利損失。其次是由于電機轉矩基本不變，這種調整方式形成的供水壓力大，造成節流功率嚴重?fù)p失，降低了泵的效率，浪費了電能。

　　因此，根據水泵的相似原理可知：變速時，流量與轉速成正比，揚程與轉速平方成正比，軸功率與轉速立方成正比，從而得出：相同的水泵變速時，水泵的主要性能參數將按照上述比例規律變化，而且，變速時能保持效率基本不變，如果變速時，水泵的轉速可調，就能適應當時的需水量變化，這樣，就能避免因水泵機組在低效區域運行引起的電機過載，同時，變速時能保持效率基本不變。與此同時，泵的轉速越慢，軸功率就越小，電機的輸入功率也就越小，這就是調速泵在供水系統中所起的節能作用。

　　水泵變頻節能改造中的機泵減速器原理。

　　根據交流電機工作原理中的速度關系，n=60f(1-s)/p，由公式得出：均勻改變電機定子繞組的供電頻率，即可使電機同步轉速變化平穩。電機速度變慢，軸功率相應降低，電機輸入功率也隨之降低，泵調速就起到了節能作用。

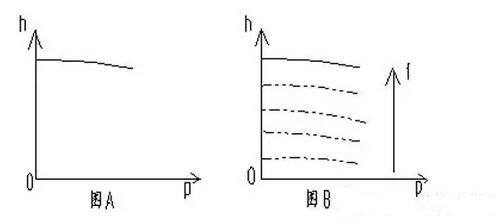

　　交流電動機轉速物性為一條稍向下傾斜的曲線，如圖A所示，調速時的特性仍為稍向下傾斜曲線，是在不同頻率時相互平等的一組曲線，如圖B所示：

　　從兩圖中能看出，變頻器的調速特性基本保持了電動機固有的轉速特性，它是一組不同頻率時相互平行的特性曲線。變頻調速具有以下優點：

　?、俎D(zhuǎn)差率小，轉差損失小，效率可高達90~95%以上。

　?、趯?shí)現平滑地?zé)o級調速，精度高，調速范圍寬(0~100%)，頻率變化范圍大(0~50Hz)。

　?、燮饎?dòng)轉矩大(可達額定值的1.1倍)，實現軟啟動減輕啟動電流的沖擊。

　?、芴岣唠娋W(wǎng)側功率因數。

　?、葑冾l器可采用高速度的16位CPU與專用的大規模集成電路配合，用軟件實現V/5自動調整，具有與計算機可編程控制器聯機控制的功能，容易實現生產過程的自動控制。

　?、薨惭b容易，調試方便，操作簡單。

　?、卟粌H適用于水泵，風機類負荷的節能調速，而且也適用于舊設備的改造，對改善工藝條件，提高產品質量都有其明顯效果。
